一、工程专业性与动画表达的平衡难：避免 “外行看不懂，内行挑错”
桥梁工程动画需同时满足 “专业准确性” 与 “传播易懂性”，二者的平衡是首要难点，具体体现在两方面：
-
技术细节的 “度” 难把握
-
过度简化会导致专业失真：例如省略 “预应力张拉的对称顺序”“钢箱焊接的坡口类型” 等关键细节，虽降低制作难度，但会被施工、设计人员判定为 “不专业”；
-
过度细化则导致传播低效：若动画中大量展示 “钢筋绑扎的每一根钢筋间距”“焊缝检测的微观过程”，非专业受众（如业主、公众）会因信息过载失去观看耐心，违背动画 “传递核心信息” 的初衷。
-

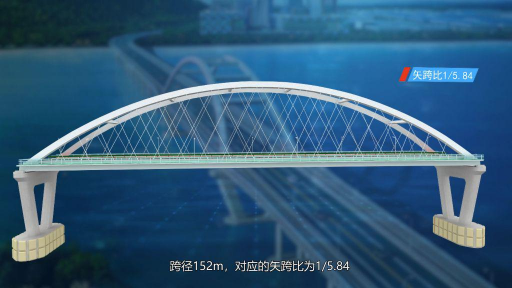

典型场景：金鹏大桥 152m 系杆拱桥的 “网状吊杆交叉逻辑”，既需还原 64° 倾角、0.2m 内外间距的专业参数，又需通过镜头语言让非专业者理解 “交叉设计的受力优势”，平衡难度极高。
-
施工逻辑的 “隐性信息” 可视化难
桥梁施工中大量 “非可视化” 的隐性逻辑（如验收流程、力学约束、安全规范），难以通过动画直观呈现：
-
例如 “混凝土浇筑前需完成钢筋验收”，动画无法像现场一样展示 “监理签字确认” 的过程，若省略此隐性逻辑，会出现 “钢筋未验收直接浇筑” 的专业漏洞；若通过 “弹出验收表单” 等方式补充，又可能破坏动画的流畅性。
-
再如 “支架搭设的力学稳定性”，动画可展示立杆、横杆的排布，但无法直观呈现 “立杆间距符合承重计算” 的隐性逻辑，需依赖 “标注参数 + 旁白解释”，增加制作复杂度。
二、复杂结构与动态过程的建模难：兼顾精度与效率
桥梁工程的大跨度、多构件、动态施工特性，对建模技术提出极高要求，核心难点集中在 “结构还原精度” 与 “制作效率” 的矛盾：
-
大跨度异形结构的精准建模难
-

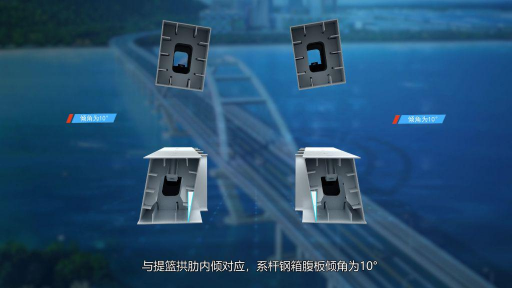

如金鹏大桥 “提篮式拱肋”（内倾 10°、圆曲线拱轴线、1500mm×2000mm 钢箱断面），需同时满足 “空间角度精准”“断面尺寸无误”“构件连接自然”：
-
若采用常规建模方式，手动调整拱肋的圆曲线弧度与内倾角度，易出现 “局部线段偏差”（如拱轴线矢高偏离 26m 设计值）；
-
若采用参数化建模（如 Revit 族库），虽能保证精度，但需针对异形结构单独编写参数逻辑，耗时远超常规矩形构件（如简支梁）。
-

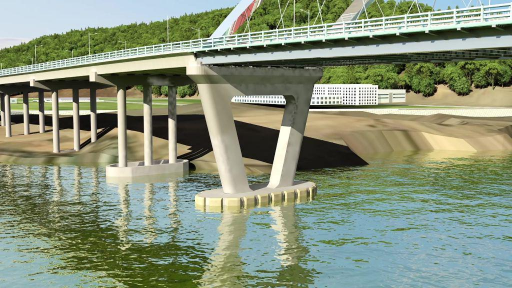

类似难点还包括 “网状吊杆的交叉节点”“V 型桥墩的承台与群桩连接”，每一处异形节点都需单独拆解建模，避免出现 “构件碰撞”“空间错位”。
-
动态施工过程的 “多状态” 建模难
桥梁施工是 “构件从无到有、从散到整” 的动态过程，需为同一构件建立 “多个施工状态” 的模型，工作量呈倍数增加：
-
例如预制桥面板安装，需分别建模 “梁场预制状态”（带吊点、无湿接缝）、“运输状态”（与运梁车固定）、“安装状态”（与横梁通过剪力钉连接）、“完成状态”（现浇湿接缝后整体成型）；
-
再如钢箱拱肋施工，需建模 “工厂拼装状态”（分节段、带临时支撑）、“浮运状态”（与运输船固定）、“吊装状态”（与浮吊吊钩连接、轻微倾斜）、“合龙状态”（节段对接、焊接完成）。
每增加一个施工状态，就需新增模型调整、材质修改、约束设置，若项目涉及 20 + 构件，建模工作量会大幅超出预期。
三、施工流程与物理规律的同步难：避免 “违背常识”
动画需严格遵循桥梁施工的 “时序逻辑” 与 “物理力学规律”，但动态模拟中易出现 “流程颠倒”“力学失真”，核心难点在于 “多工序协同” 与 “物理效果还原”：
-
多专业工序的时序协同难
桥梁施工是 “土建、机械、材料” 多专业同步推进的过程，动画需还原 “工序间的衔接关系”，避免出现 “时间冲突”：
-

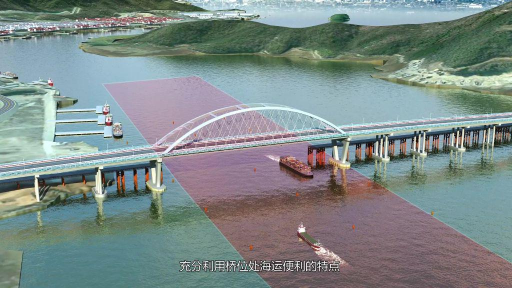

例如金鹏大桥涉海段施工，需同步协调 “钢箱拱肋浮运”“预制桥面板运输”“浮吊就位” 三个工序：
-
若浮吊未到位就开始拱肋浮运，会出现 “构件到现场无吊装设备” 的逻辑错误；
-
若桥面板运输与拱肋浮运共用同一航道，未错开时间，会出现 “船舶拥堵” 的场景失真。
-
类似难点还包括 “混凝土养护与预应力张拉的间隔”（需等待 7 天养护期）、“桥面铺装与防撞护栏的顺序”（需先铺装后浇筑护栏），每一处时序错误都会被专业观众一眼识破，需反复核对施工组织设计中的 “工期节点表”。
-
物理力学效果的真实模拟难
动画需还原 “重力、浮力、张力” 等物理效果，避免出现 “构件悬浮”“运动生硬” 的违和感，但模拟难度远超静态结构：
-
如拱肋吊装的 “轻微晃动”：需模拟 “浮吊起吊时的惯性”“海上风力导致的横向偏移”，若仅做 “直线平移”，会显得机械僵硬；若添加动态晃动，需通过 “关键帧插值 + 动力学插件”（如 3ds Max 的 Reactor）计算晃动幅度与频率，且需匹配 “150t 拱肋” 的重量特性（晃动幅度远小于 10t 小型构件）；
-
再如预应力张拉的 “钢束变形”：需模拟 “张拉过程中钢束的细微伸长”（如 10m 钢束伸长 10mm），若忽略变形，会显得 “钢束无受力反应”；若添加变形效果，需通过 “柔体动力学” 设置钢束的弹性参数（如弹性模量、泊松比），确保变形量符合 “张拉控制力 1395kN” 的计算结果。
这些物理效果的模拟，既需动画师掌握力学基础知识，又需熟练操作专业插件，门槛远高于普通建筑动画。
四、多方需求与沟通协调的统一难：避免 “反复修改”
桥梁工程动画的受众涵盖 “业主、设计、施工、监理”，各方需求差异大，沟通协调的难点集中在 “需求统一” 与 “修改成本控制”：
-
多方需求的优先级平衡难
-
业主侧重 “整体效果与进度展示”（如全桥合龙的壮观场景、工期节点达成），可能要求简化 “焊缝细节”“钢筋排布”；
-
设计方侧重 “结构创新与技术亮点”（如 UHPC 桥面板优化、网状吊杆设计），可能要求放大 “材料替换对比”“节点构造剖面”；
-
施工方侧重 “工艺细节与安全规范”（如吊装设备操作、临时支撑搭设），可能要求补充 “设备型号标注”“安全防护展示”。
若前期未明确需求优先级，动画制作中易出现 “满足 A 方需求，违背 B 方要求” 的情况：例如按业主要求简化焊缝细节，会被设计方要求返工补充；按施工方要求添加设备参数标注，又会被业主认为 “信息杂乱”。
-
需求变更的连锁修改难
桥梁工程常因 “设计优化”“现场条件变化” 导致动画需求变更，而动画的 “关联性” 会使一处修改引发连锁反应：
-
例如金鹏大桥原设计 “28cm C50 桥面板” 优化为 “17cm UHPC 桥面板”，需求变更后需修改：
-
动画：吊装重量（因自重减轻需调整浮吊选型）、施工工艺（UHPC 铺装与传统混凝土的差异）；
-
标注：材料参数（抗压强度从 50MPa 改为≥150MPa）、技术说明（低收缩徐变特性）。
若变更发生在 “渲染阶段”，已完成的镜头需重新建模、调整动画、再次渲染，时间成本与人力成本会大幅增加，甚至可能导致项目延期。
